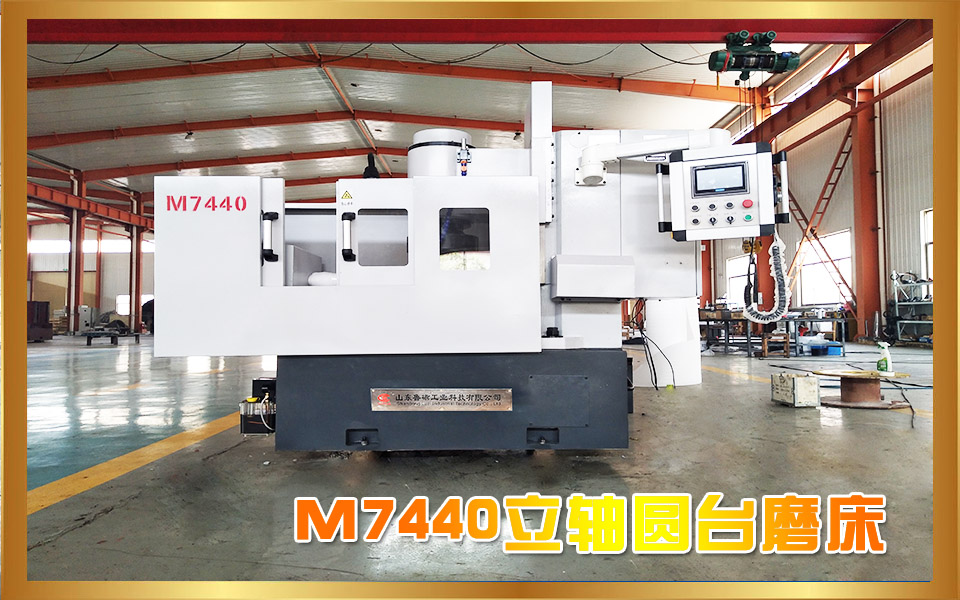

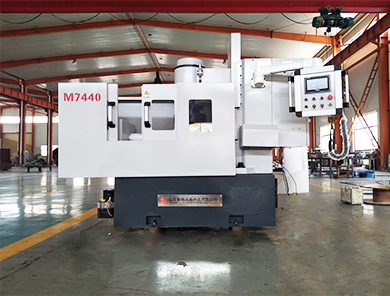

M7440立軸圓臺平面磨床

產品分類：立軸圓臺平面磨床

M7440立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率，精密穩定的加工機床。該系列磨床在提高床身和磨頭剛性做了較大的改進。立軸采用三點調整，結構緊湊，工作臺為圓形強力電磁吸盤，磁力平滑可調，精度穩定。功率大，可控硅充退磁，并配有冷卻液凈化裝置等特點。該系列機床主要用來磨削毛坯及一般精密的大型零件，表面粗糙度達0.8以上，平行度0.02/1000mm以內。適用于冶金，鋸片，拖拉機，工具，軸承，玻璃，石材等行業對大型零部件的磨削加工。

訂購熱線：400-635-8891

產品詳情產品規格產品視頻

產品介紹

<p style="f

產品介紹

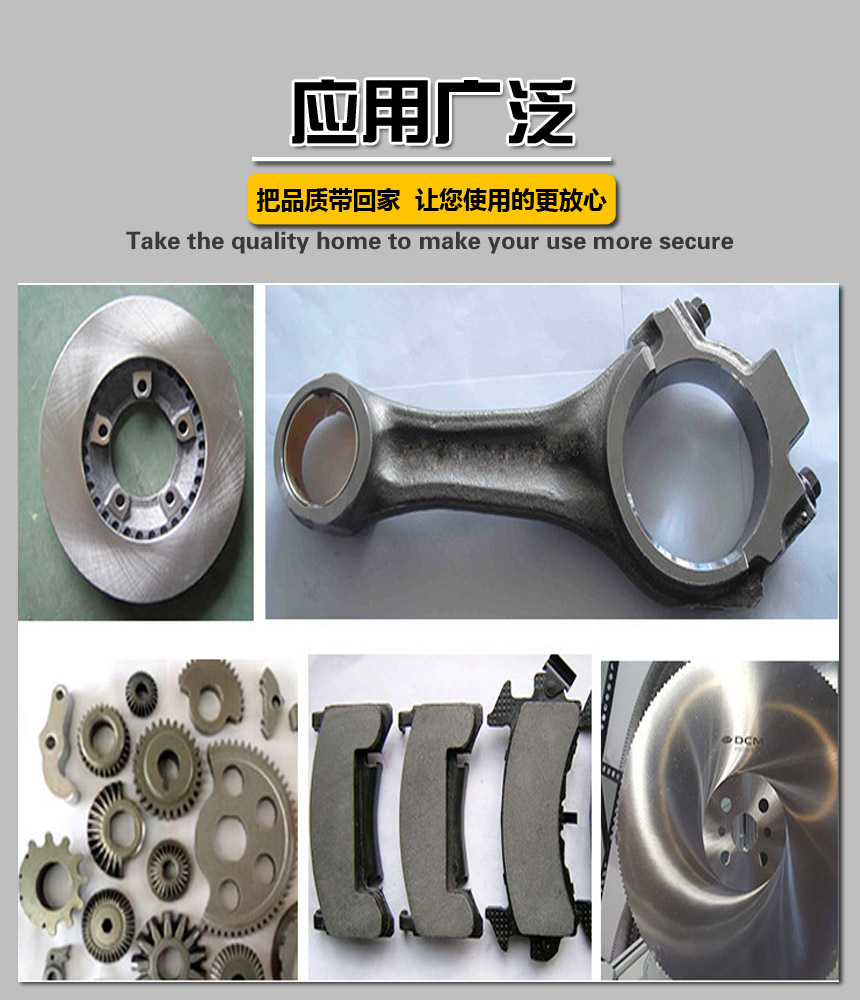

M74立軸圓臺平面磨床系圓形電磁工作臺，立軸磨頭采用砂輪端面進行平面磨削的機床，因而它可用于粗磨毛坯或者快速磨削一般精度的工件，適宜于成批生產車間使用。如果選擇適當細粒度的砂輪，也可用于磨削較高光潔度和較高精度的工件，如軸承環，活塞環等，特別適用于冶金、鋸片、汽車、拖拉車、工具，軸承等行業對大型零件的磨削加工。

規格參數

型號	M7450	M7475B	M74100	M74125	M74160	M74180	M74200	M74225	M74250
工作臺直徑	540	780	1000	1250	1600	1800	2000	2250	2500
電磁工作臺吸力范圍	80-120
磨削工件尺寸	500*300	750*300	1000*400	1250*400	1600*400	1800*400	2000*400	2250*400	2500*450
砂瓦尺寸	1506025	45038050	2580150	2580150	3590150	3590150	3590150	3590150	3590150
工作臺尺寸	24	11:22	12:24	12:24	16	16	10:15	10:15	10
工作臺移動距離		450	570	675	810	810	1050	1180	1300
工作臺移動速度		3.7	3.7	3.7	2.5	2.5	2.5	2.5	2
工作臺旋轉電機功率	2.2	2.2/3.0	2.4/1.5	2.4/1.5	5.5	5.5	7.5	7.5	7.5
工作臺移動電機功率		0.75	1.1	1.1	3.0	3.0	3.0	3.0	4.0
磨頭主軸轉速	940	980	740	740	585	585	585	585	585
磨頭快速移動速度	0.35		0.15	0.15	0.09	0.09	0.09	0.09	0.09
魔頭電機功率	22	22	45	45	75	75	90	90	90
磨頭升降電機功率	0.55	0.75	0.55	0.55	1.5	1.5	1.5	1.5	2.5
手輪每轉磨頭垂直移動距離	0.4	0.5	0.4	0.4	0.32	0.32	0.32	0.32	0.32
刻度盤每格移動距離	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01
刻度盤每轉磨頭垂直移動距離	1.0	2.5	1.0	1.0	0.7	0.7	0.7	0.7	0.7
水泵電機功率	0.12	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
機床總功率	25	30	50	50-65	84	84	85	85	106
機床重量	4	6	7.5	8.5	24	24	58	29	40

結構特點

1、砂輪可通過立柱在床身上的三支承點調整角度，砂輪與工作臺分別由單獨電動機傳動。

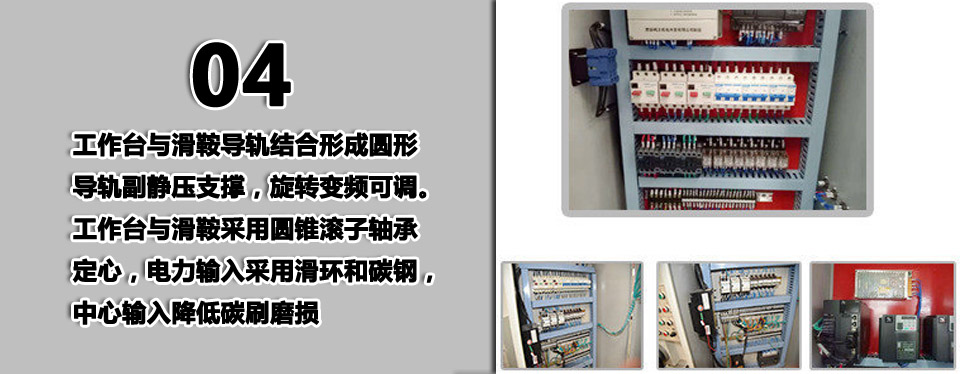

2、電磁工作臺無級調速，冷卻采用獨立水箱，電氣采用獨立電箱。

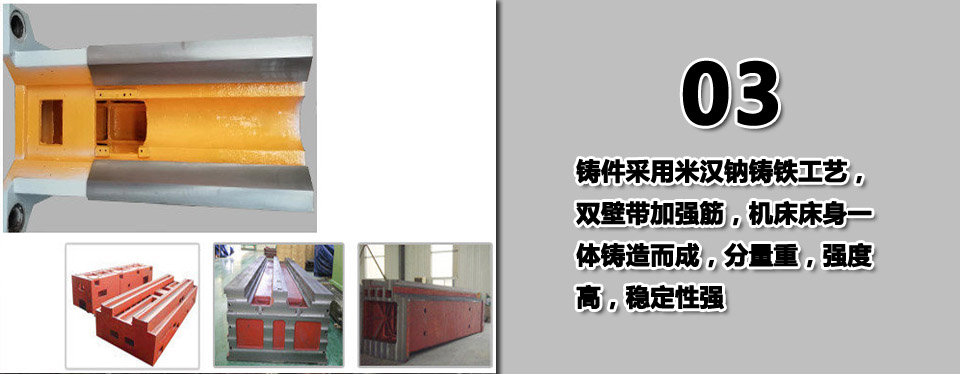

3、帶自動機械進給機構及手輪快速安全脫開機構；立柱、磨頭導軌采用鑲鋼導軌及滾動導軌塊。

4、主要精度：表面粗糙度達0。8u以上，平行度0。02/1000mm以內。

5、本機床具有可靠的潤滑裝置、冷卻液磁性分離裝置，機床采用半密封罩。

6、可按用戶要求特殊訂貨。
