永磁吸盤裝夾工件有效快捷

  眾所周知，永磁吸盤是一款環保簡易的裝夾工具.普遍應用于CNC加工中心、數控雕銑機、磨床等機械加工設備，適合小工件切削加工、金屬切削加工。永磁吸盤有著簡單的機械開關，不需電源，這樣就可以避免因突然斷電而使磁力消失，從而出現工件脫落的危險。永磁吸盤在使用時能簡易快速的更換裝夾工件，縮短工件裝夾調整的時間，實現五面加工，顯著提高工作效率80％。

超強永磁吸盤工件吸持力的計算

  超強永磁吸盤工件吸持力是怎樣計算的呢？舉個例子，比如：一件 45 號鋼材，吸持表面已經銑削加工，工件接觸面積 A×B 為22×22cm， 厚度 2cm， 能獲得 19400N 磁力， 切向力取 33 ％， 應有6500 阻力，可滿足切削速度為 283rn/min，每齒進給 0.05 rnm，切削深度5mm，切削寬度 8mm 的切削要求。

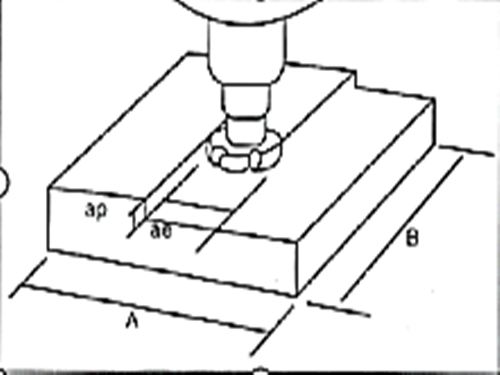

  如圖所示：

  吸持力 N ≥ A×B÷1936×90( 公斤力 ) 其中：A×B 為工件與吸盤的接觸面積 ( 單位為平方毫米 ) 1936=44×44(4 個導磁體所有面積 ) 90kgf( 四個導磁體所有垂直吸力作為出廠標準 )在工件加工過程中，當切削力 F ≤ 1/3× 吸持力 N 時，工件不會發生水平移位，否則有可能會造成工件移位.

  超強永磁吸盤同其他磁性吸盤的不同之處在于超強永磁吸盤的磁力可以預知，在切削加工前，可根據工件尺寸來計算超強永磁吸盤對工件的吸持力，以確保裝夾的有效性。
