臥式圓臺磨床吸震性好 運行平穩

 M73系列臥軸圓臺平面磨床是我公司傳承吸收國內外先進磨床結構與制造技術開發出的新型系列臥軸圓臺平面磨床。臥式圓臺磨床Φ400-Φ1250總體布局型式采用工作臺在移動拖板上旋轉運動，拖板在床身導軌上做縱向往復移動，磨頭沿立柱垂直移動進給布局型式。工作臺面可調整±3°，磨削中凹或中凸，實現有內外錐面要求的工件磨削。本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造高精度零件的加工，可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和一般機械制造廠等進行高精度零件的磨削加工。

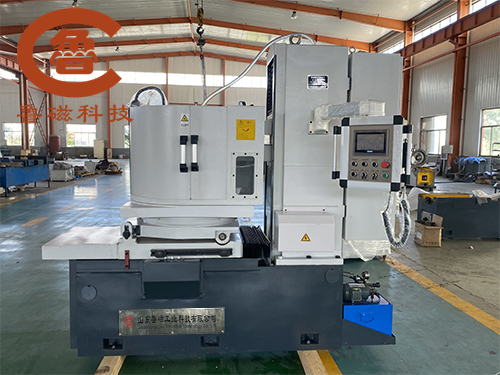

臥軸圓臺磨床

 臥軸圓臺磨床機床電器部分采用PLC可編程控制，自動化程度高。進給系統中有磨頭垂直自動進給。快速升降、進給參數預選、零位停止尺寸控制、無火花磨削、工作臺失磁保護等功能。操作方便，工作臺旋轉運動與工作臺拖板往復運動是由變頻調速電機驅動。工作臺拖板往復運動，通過齒形帶輪與滾珠絲杠帶動，工作臺旋轉通過減速機驅動，并具有切入變速功能，可根據工件磨削直徑的變化自動切換不同的轉速與縱向進給速度。

 臥式圓臺磨床磨頭主軸，前后采用多組C級滾動軸承支撐，裝入式或?qū)ρb式電機直接驅動，接觸剛性好、旋轉精度高。另外還備有高精度動靜壓磨頭供選擇。進給系統來用液壓棘輪機構，可實現機動進給和手動進給，操作方便靈活。工作臺環形導軌采用節流靜壓導軌，靜壓滑動潤滑方式，吸震性好，運行平穩。
