M7130平面磨床電磁吸盤吸力不足的故障分析

 M7130平而磨床的電磁吸盤在加工小零件時出現了故障,即吸盤的四周吸力大,中間部位的吸力很小,吸不往零件。 經檢查分析,故障的原因很可能是由于上次檢修時兩組線圈的接線有誤。 該吸盤共有兩組線圈,并聯運行。如果并聯線頭接錯,會使吸盤中間部位兩線圈的磁力線方向相反(相互抵消),造成吸力很小,而吸盤四周仍有較大的吸力。所以小零件放在吸盤當中,就吸不住。

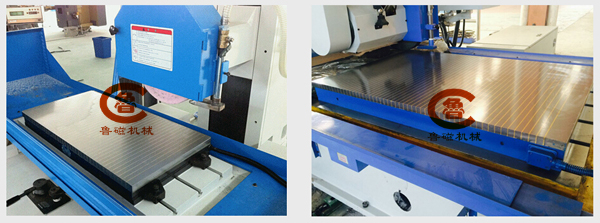

M7130平面磨床電磁吸盤

  磨床是用砂輪周邊或端面對工件表面進行機械加工的一種精密機床，種類有平面、內圓、外圓、無心磨床等。根據加工工件尺寸大小和結構形狀，工件可用螺釘和壓板直接固定于工作臺上；也可以在工作臺上安裝電磁吸盤，將工件吸附在吸盤上。前者操作不便，時間長，加工效率低；后者具有夾緊迅速、操作快速簡便、不會損傷工件、一次能吸牢多個工件、磨削過程中發熱工件能自由伸縮、工件不會變形等優點，但它只能吸住鐵磁材料的工件，不能吸牢非磁性材料的工件。

M7130平面磨床電磁吸盤吸力不足的故障分析及處理
