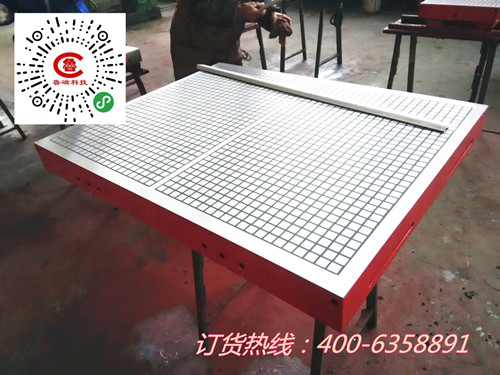

平面電永磁吸盤無磁力故障產生應該如何處理

1.按下砂輪電機按鈕，起動電永磁吸盤開關，工件不能吸合，由于繼電器的接點聯鎖，一起砂輪電機不能起動。 　　

2.打開機床配電箱，用試電筆在熔斷器兩頭驗電，再用萬用表溝通500V檔測量電源電壓為380V。斷開總電源開關，查看溝通接觸器是否有機械卡死現象，摘掉接觸器線圈導線各一根，用萬用表電阻撓測量線圈兩頭電阻，表針指示正常，證明線圈良好。 　　

3.接好線圈導線，拆下欠電壓繼電器外殼，測量線圈兩頭電阻，表針仍指示正常，闡明欠電壓繼電器線圈也未斷路，再查看繼電器有無機械卡死現象。然后合電永磁吸盤上部電源開關，用萬用表溝通擋測量變壓器副邊電壓為135V，轉換直流擋測量整流二極管兩頭電壓，正常情況下，橋式整流輸出的直流電壓應為110V，此刻無電壓輸出。 　　

4.斷開電永磁吸盤總電源開關，用萬用表電阻撓別離測量四個整流二極管，發現其中兩個管子有問題。 　　

5.焊開連接二極管的導線，拆下二極管，再次進行測量查看，證明管子現已擊穿。替換兩個新的二級管，接好導線，查看焊接是否結實。 　6.合上電永磁吸盤總電源開關，用萬用表直流擋測量整流二極管兩頭，有電壓指示，其電壓值為110V。操作者按下砂輪電機按鈕，起動電磁吸盤開關，工件能夠吸合。
