電磁吸盤故障分析

 電磁吸盤調磁系統分為兩部分：①、強電部分，即：主電路，三相電源 → 三相降壓變壓器 → 晶閘管整流模塊 → 電磁吸盤。主要功能是將三相交流電流轉換成直流電流向電磁吸盤供電產生電磁吸力。②、弱電部分，即：控制電路，模擬量輸出模塊 → 電壓傳感器 → 調磁功率放大板 →U1。U1輸出電壓波動屬于是軟故障。這些環節不論哪一步出了問題，都會造成電磁吸盤停止工作，給用戶帶來不便，這些問題應該如何檢測呢？

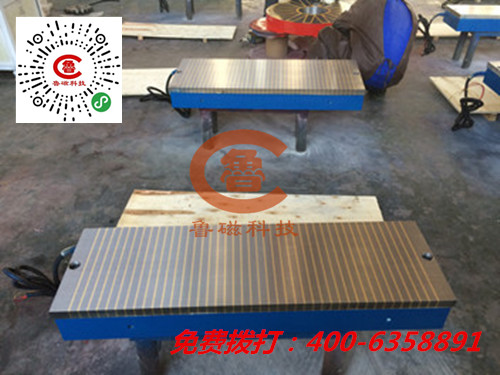

電磁吸盤故障

 首先；強電部分回路。該回路包含因素1 交流電源和因素2 U1兩個部分。具體檢查方法：因素1，先確認交流電源是否正常，測量空載時，線路之間的電壓均在240V左右，屬于正常范圍。當電磁吸盤滿載時測量同上述電壓值，發現其中一相偏低，進一步檢查電源進線電壓，發現L1接線柱熱損，接觸不佳導致該相電壓跌落，更換接線柱。不久晶閘管輸出電壓又出現波動，表明還有其他故障點。因素2，斷電檢查U1，未發現問題，使用備用模塊電壓同樣出現波動，排除U1故障原因。

 再檢查弱電部分回路。弱電回路因素較多，其中主要因素是，前面檢查交流電源時已經測量過AC電源，確認完好。為便于分析，在API的增益固定不變和操作手柄置于吸料或滿磁位置不變的條件下，測量電磁吸盤電壓，輸出電壓的兩個典型值時，得出結論：①、ED2輸出值固定不變，表明ED2良好，PWI電源電壓DC固定不變，表明電源良好。②、PDI和API的輸出電壓變化率相同，兩個器件在電路中存在前因后果關系，即PDI輸出電壓為API的輸入電壓，表明放大板良好，問題出在PDI環節檢測上。根據檢測結果進行電磁吸盤的修復工作。
