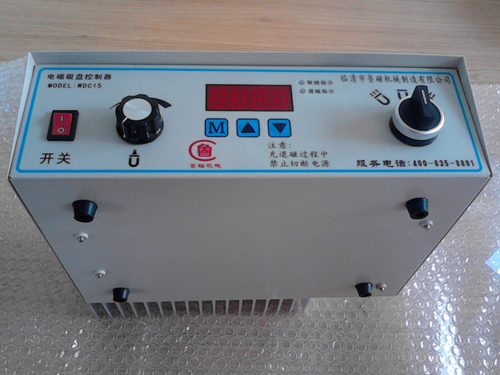

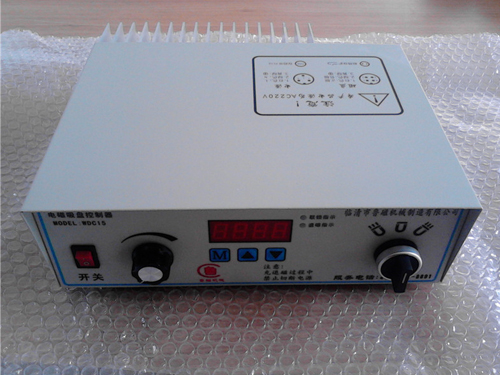

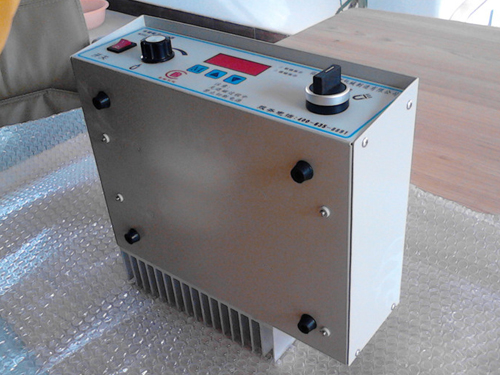

電磁吸盤控制器

  電磁吸盤控制器又稱充退磁控制器,一般配套機床使用,起到對電磁吸盤充退磁的作用,可根據電磁吸盤功率的大小進行制作相應功率大小的控制器。

電磁吸盤控制器工作原理

交流電壓380V經變壓器降壓后，經過整流器整流變成110V直流后經控制裝置進入吸盤此時吸盤被充磁，退磁時通入反向電壓線路，控制器達到退磁功能。

電磁吸盤控制器使用方法

將開關打開指示燈（紅燈）亮，表示整流控制器電源接通，電壓表上有輸出電壓指示；按下綠按鈕指示燈（綠燈）亮，電流表上有工作電流指示。此時吸盤通電有磁，主機聯鎖線路接通主機，機床可以啟動開始工作，工作完畢后按下紅按鈕（綠燈滅），吸盤退磁，放開按鈕，控制器內繼電器延時2-3秒后退磁結束。

電磁吸盤控制器安裝方法

本控制器四芯插座：插頭兩色（紅色）引線為主機控制線，串接于主機控制部分的公共線上，插頭兩色（綠色）為輸入380V電源線。

本控制器三芯插座：插頭兩色（綠色）接通電磁吸盤兩端，插頭（紅色）為接地線。

電磁吸盤控制器|電磁吸盤充退磁控制器
